Lockheed EC-121 Warning Star

Origine:USA
Motori:4 radiali Wright R-3350-34 Turbo Compound da 2536 kW ciascuno
Prestazioni:Velocità massima 481 km/h. Velocità di crociera 410 km/h. Autonomia 6843 km. Tangenza 7620 m
Armamento:Nessuno
Ruolo:Lotta Antisom, Specializzato

Descrizione: Il Lockheed EC-121 Warning Star era un quadrimotore ad ala bassa, sviluppo ad uso militare dell'originario Lockheed L-049 Constellation da trasporto passeggeri di linea, prodotto dall'azienda statunitense Lockheed Corporation negli anni cinquanta ed impiegato, prevalentemente come aereo AEW per la guerra elettronica, dall'United States Navy e dall'United States Air Force.
Al di là del loro iniziale impiego, con il passare del tempo ed in ragione dell'installazione di differenti apparecchiature elettroniche, gli EC-121 vennero inoltre utilizzati nello spionaggio tramite l'intercettazione delle comunicazioni (SIGINT) e nella lotta antisommergibile.
Entrati in servizio nel 1954 vi rimasero fino al 1978; un singolo esemplare (aggiornato e modificato) rimase operativo con la US Navy fino al 1982.
Strutturalmente il Warning Star utilizzava la cellula del Lockheed L-1049 Super Constellation. Si trattava quindi di un quadrimotore ad ala bassa dalla struttura interamente metallica.

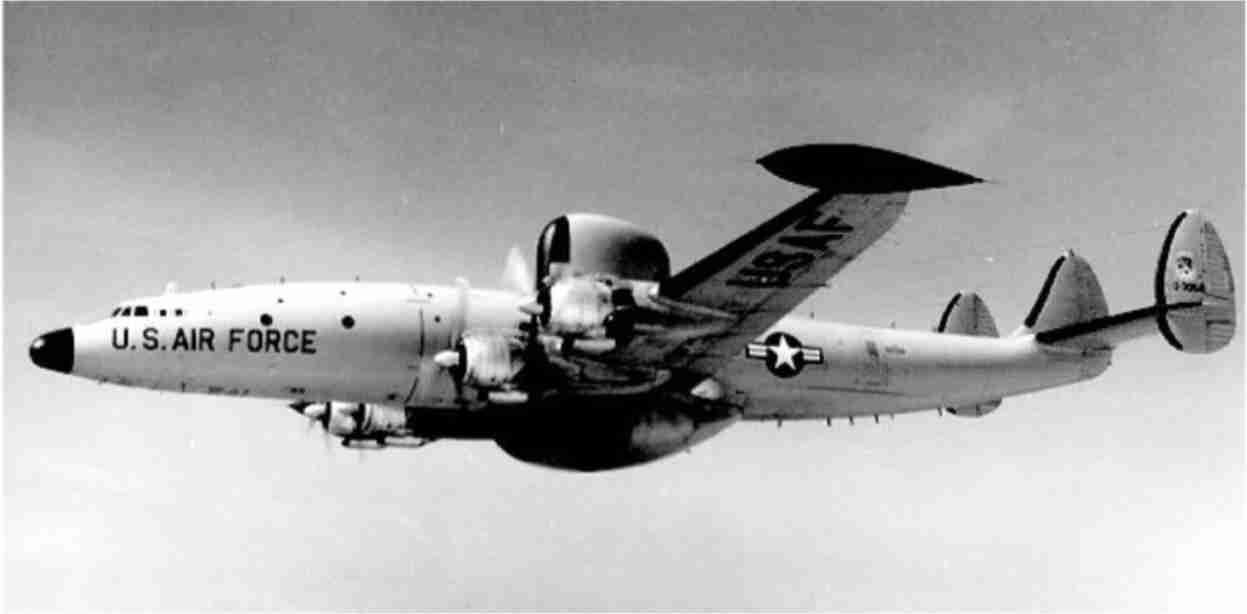

La fusoliera aveva sezione circolare ed era caratterizzata dalla presenza degli inconfondibili radome realizzati in materiale plastico; questi avevano la funzione di ricoprire le diverse apparecchiature elettroniche di cui disponevano i velivoli, al fine di mantenere, per quanto possibile, la pulizia aerodinamica del velivolo.
All'interno della fusoliera trovavano posto i membri dell'equipaggio: il loro numero era variabile (a seconda del tipo e della durata delle missioni), ma la struttura era ottimizzata al fine di imbarcare due distinti equipaggi che si alternavano al servizio operativo nelle missioni di più lunga durata.
Come tutti gli altri velivoli della famiglia del Constellation anche il Warning Star mantenne inalterato l'apparato propulsivo impiegando, in tutte le varianti nelle quali fu realizzato, quattro Wright R-3350 Duplex Cyclone, motori radiali a diciotto cilindri raffreddati ad aria.
In particolare, a parte i due esemplari della versione WV-1 derivati dalle cellule del Model 749, vennero sempre adottati motori equipaggiati con il sistema turbo-compound, prevalentemente al fine di poter garantire prestazioni accettabili malgrado il considerevole incremento di peso dovuto alla presenza dalle apparecchiature.
Le dotazioni elettroniche installate sulle versioni WV-2 ed EC-121D erano costituite da un radar di ricerca AN/APS-20 operante nella banda S (costruito dalla Hazeltine Corporation e dalla General Electric), disposto nel radome ventrale e da un radar AN/APS-45 (prodotto dalla Texas Instruments), alloggiato nel radome dorsale, al quale spettava il compito di rilevare la quota dei velivoli avversari. Il raggio d'azione di questi apparati era di poco più di 300 km da una quota operativa di circa 7 600 m.
Per quanto concerne il singolo esemplare di WV-2E, venne confermato l'impiego del radar ventrale AN/APS-20, mentre sul dorso venne installata un'antenna rotodome, cioè rotante, a forma di disco e con il diametro di circa 12 m, azionata da un motore idraulico. Il rotodome era l'antenna del radar di scoperta AN/APS-70 caratterizzato da una copertura stimata pressoché raddoppiata rispetto al precedente.
Altre tipologie di apparecchiature vennero installate sui velivoli impiegati nel campo delle contromisure o del supporto elettronico; trattandosi di serie di pochi velivoli o di apparecchiature destintate a specifiche missioni, ove le informazioni siano disponibili se ne rimanda la trattazione al paragrafo dedicato all'impiego operativo.
Nel corso della guerra, tra l'aprile del 1965 ed il giugno del 1974, l'impiego dei Warning Star fu intensivo da parte di entrambe le forze aeree degli Stati Uniti d'America: oltre ai tradizionali compiti AEW i vari reparti operativi furono equipaggiati con velivoli dotati di apparecchiature speciali destinate, a seconda dei casi, ad operazioni di guerra elettronica e di guerra psicologica.
L'US Navy schierò i propri WV-2 inquadrandoli nel "VX-8". Di questo reparto fecero parte anche le Blue Eagles: si trattava di due velivoli designati NC-121J che (nell'ambito del "Progetto Jenny") vennero utilizzati come piattaforme per la trasmissione di programmi televisivi sia sul canale destinato alle truppe americane che sul canale televisivo nazionale del Vietnam del Sud. Lo stesso reparto aveva il compito di compiere missioni di radar jamming (oovero inganno radar e altre tecniche di querra elettronica) che svolgeva operando nei cieli del Golfo del Tonchino e del Laos.
Da parte sua l'USAF rischierò il "552nd Airborne Early Warning and Control Wing" sull'aeroporto di Tainan, che oltre all'aerostazione civile ospita un reparto della Forza Aerea di Taiwan; formò inoltre, nell'ottobre del 1967 il "553rd Reconnaissance Wing", la cui base operativa venne organizzata in territorio thailandese; tale reparto rimase operativo fino al dicembre del 1970.
